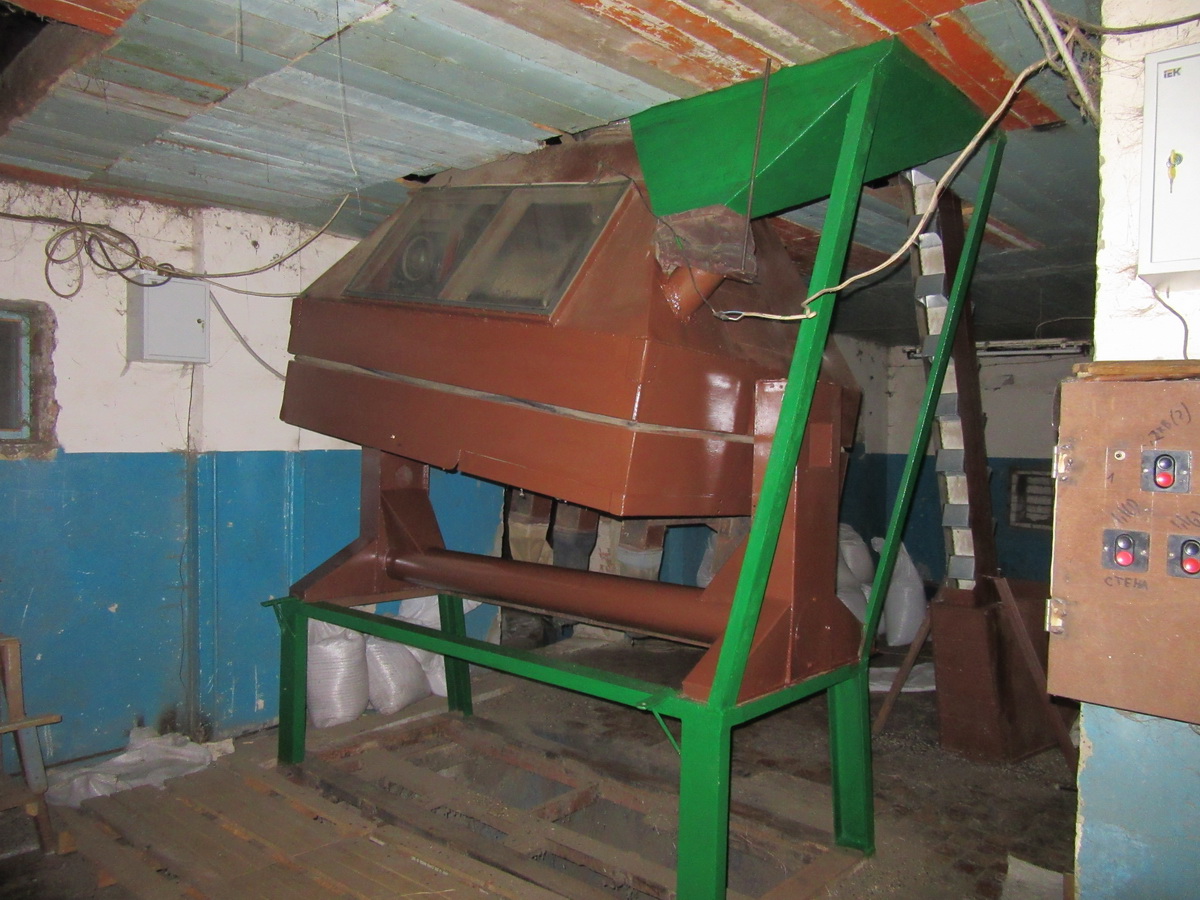

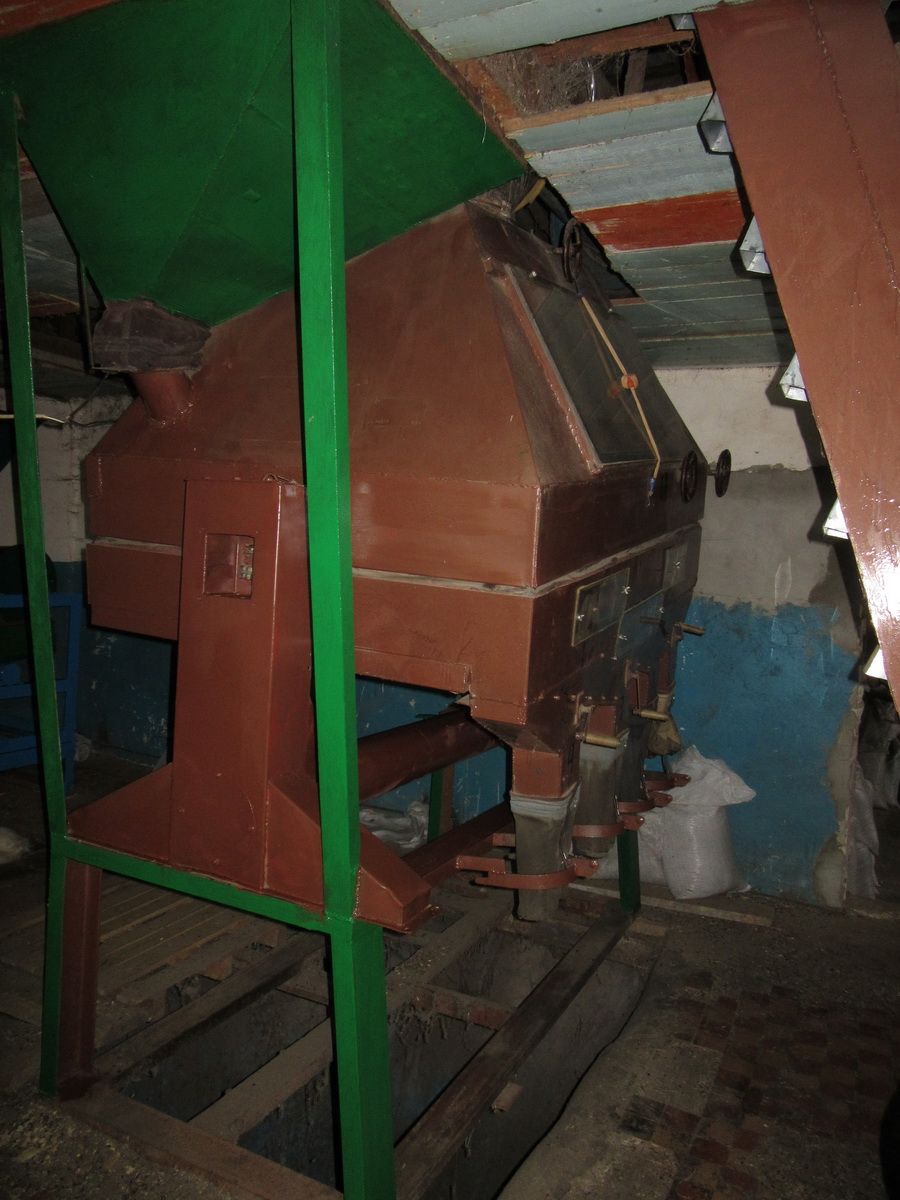

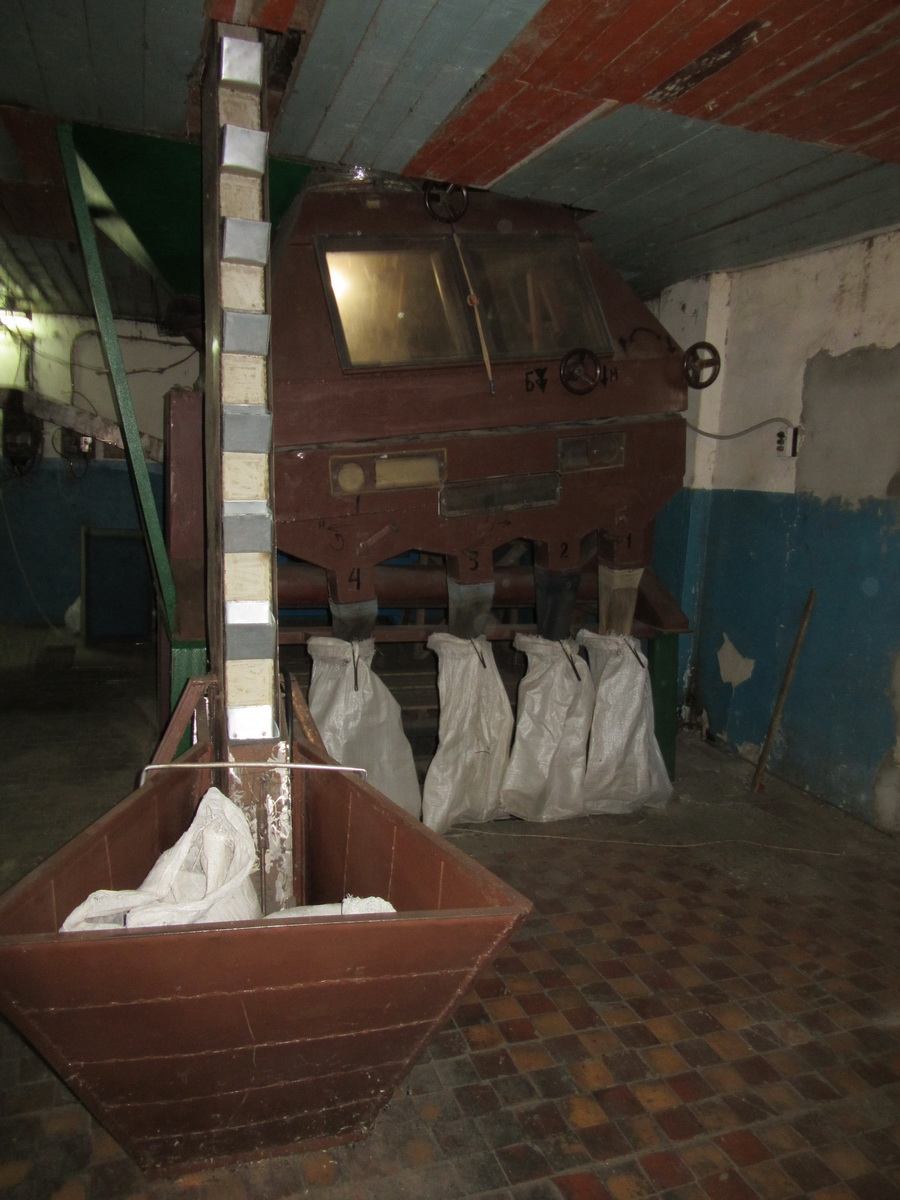

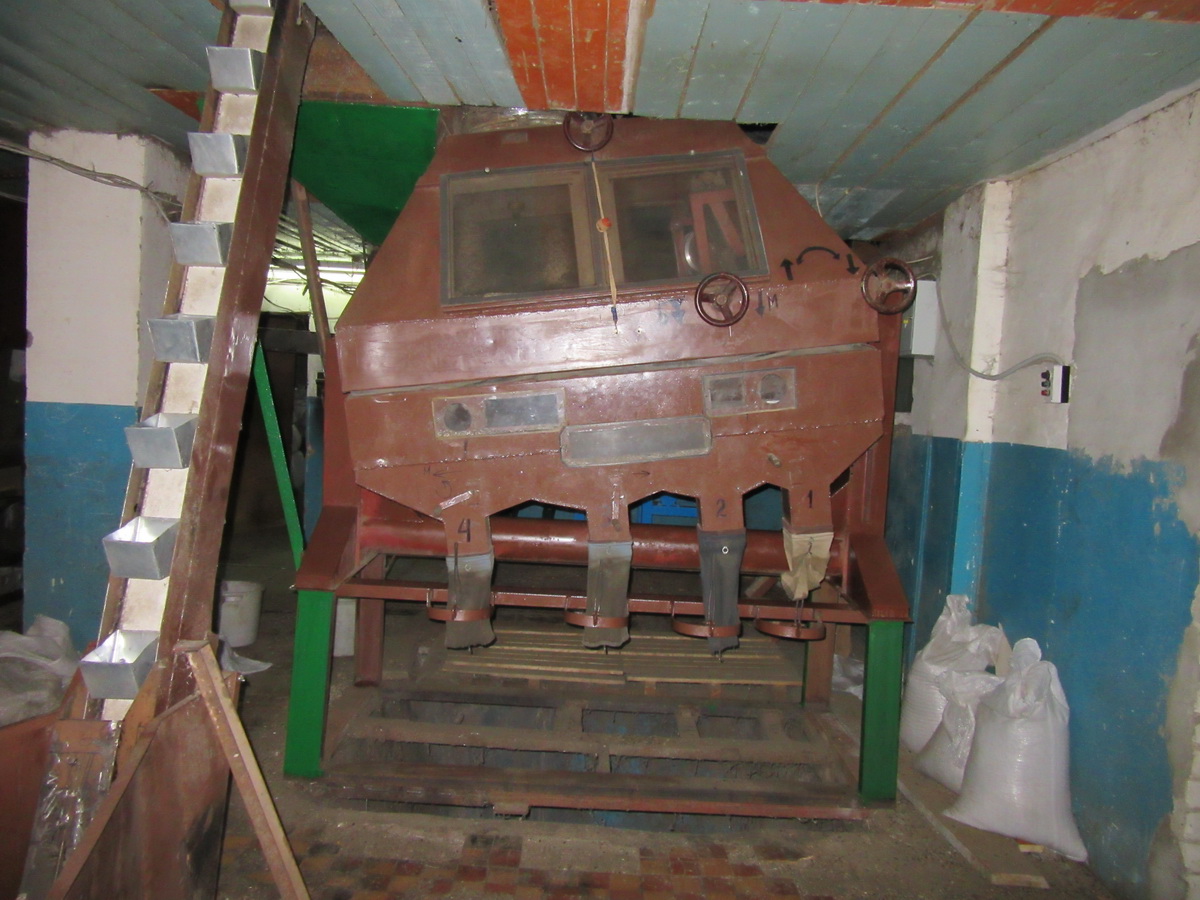

Продаю пневмовибростол СПС-5 с транспортёром и бункером. (Аналог МОС-9Н). В отличном, рабочем состоянии. Обороты регулируются частотным преобразователем.
Стол пневмосортировальный СПС-5 предназначен для очистки семян зерновых, зернобобовых, крупяных и масличных культур от трудноотделимых примесей. В этой машине зерновая смесь разделяется по комплексу физико-механических свойств (удельный вес, крупность, форма, свойства поверхности). Это позволяет наряду с очисткой зерна от трудновыделимых примесей, разделить семенной материал на фракции с различными посевными качествами.
В поточных семеочистительных линиях стол СПС-5 устанавливается, как правило, после воздушно-решетных и триерных машин.
Требования, предъявляемые к окончательной очистке семян (на пневмосортировальном столе):
на пневматическом сортировальном столе обрабатывают семена, прошедшие очистку по аэродинамическим свойствам и размерам;
материал должен разделяться на фракции: легкие примеси, очищенный материал, тяжелые примеси;
чистота семян, очищенных на пневмосортировальном столе, должна соответствовать требованиям к посевному материалу элитных семян;
потери семян основной культуры в фуражные отходы при очистке их от члеников редьки дикой не должны превышать 10% от массы семян в материале, поступающем на пневмосортировальный стол.

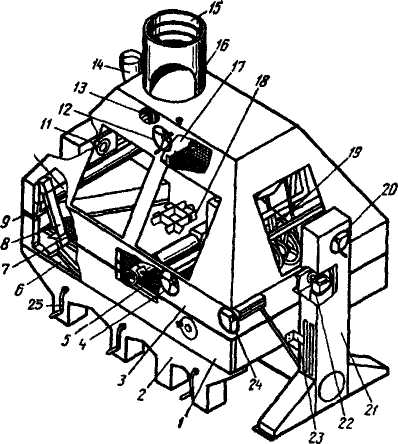

Машина состоит из следующих узлов и механизмов: станины 21, деки 7, зонта 3, вибропривода 19, механизмов регулировок продольного 20 и поперечного 24 углов наклона стола, регулятора 4 частоты колебаний деки, регулятора скорости воздушного потока 12, загрузочного рукава 14 с питателем, патрубка 15, приемников фракций 2. В комплект поставки входят вентилятор и воздуховоды.
Стол пневматический сортировальный соединен с вентилятором посредством патрубка 15.
На станине 21 на подвесках установлена рама шарнирно связанная с декой 7, над которой крепится зонт 3, образующий воздушную камеру над ситовой поверхностью деки. Зонт уплотнением 9 соединяется с аспирационной системой машины. Дека представляет собой перфорированную ситовую поверхность, продуваемую воздушным потоком.
Питатель имеет воздушный затвор с регулируемым подпружиненным клапаном. Приемник фракций 2 с четырьмя выходами имеет противоподсосные клапаны. Длина кромок деки, с которых материал поступает в приемник, регулируется заслонками путем поворота рукояток 25.
Вибропривод 19 связан с декой шатуном, сообщающем ей колебательное движение под углом к горизонту. Частота колебаний деки регулируется клиноременным вариатором, перемещаемым вместе с электродвигателем рычажно-винтовым механизмом.

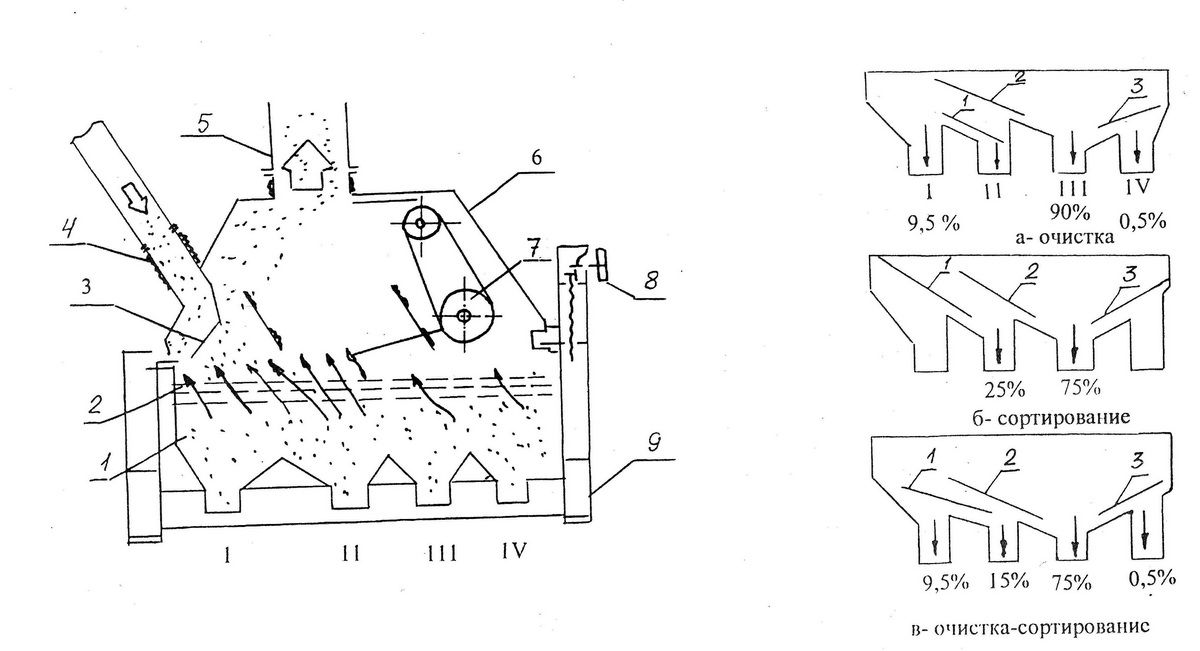

Технологический процесс очистки и сортирования семян на столе протекает следующим образом (рис 4.2). Исходный материал из бункера по загрузочному рукаву 4 поступает на колеблющуюся рабочую поверхность – деку 2. При этом вентилятор через фильтр, деку 2, зонт 6, патрубок 5 отсасывает воздух с легкими примесями. Под воздействием воздушного потока и колебаний деки исходный материал приходит в псевдоожиженное состояние (приобретает свойства жидкости). Такое состояние материала позволяет частицам с большим удельным весом (тяжелые частицы) опускаться на поверхность деки (нижний слой), а частицам с малым удельным весом всплывать на поверхность слоя (верхний слой). В результате такого разделения зерновой смеси можно получить четыре фракции, отличающиеся в основном удельным весом (I - легкие примеси, II - зерно с малой плотностью, III - зерно с большой плотностью, IV - тяжелые примеси). Это происходит потому, что нижний слой материала (состоит из частиц с большим удельным весом), имеющий большее (по сравнению с верхним) сцепление с рабочей поверхностью деки двигается в направлении колебаний (к выходу IV). Верхний слой материала (состоит из частиц с малым удельным весом) стекает в сторону опущенного края деки под действием собственного веса (выход 1).
Пневмостол может работать по следующим трем технологическим схемам.
Первая схема - Очистка (схема а).
Работа машины по этой схеме приводит к выделению из исходного материала легких и тяжелых трудновыделимых примесей. При этом материал делится на следующие фракции: I - легкие примеси, III - очищенный материал, IV - тяжелые примеси.
По этой схеме можно очистить, например, семена ячменя от члеников редьки дикой.
Вторая схема - Сортирование (схема б).
Применяют при разделении очищенного материала на две фракции, отличающиеся удельным весом с целью повышения посевных качеств одной из фракций. При этом клапанами перекрывают выход I и IV фракций.
Третья схема - Очистка — сортирование (схема в).
Машину настраивают для работы по этой схеме в том случае, если необходимо отделить от семян основной культуры (ячмень) низконатурные примеси (членики редьки дикой), тяжелые примеси (мелкие камешки и т.п.) и разделить материал по удельному весу на две фракции, с целью улучшения посевных качеств одной из них. В результате разделения получают 4 фракции: I, II, III, IV.
